一、應用背景
近年來隨著IT產業和半導體行業的發展；固晶機等半導體設備在市場上的需求越來越大，因此，眾多設備廠家也在開發不同品種、不同類型的專用或者通用型全自動固晶機，加大了固晶機的完善，同時也加快了固晶機行業逐漸國產化，本設備是一款半導體固晶機。
二、固晶機設備系統整體介紹
固晶機又稱上晶機，晶片粘貼機，綁定芯片機。是一種固定晶體，半導體封裝的機械。主要運用于各種金絲超聲波焊接設備的引線框架壓板，以及各種芯片貼裝。本設備具有取晶、吸晶、點膠、固晶、歸位功能于一體，設備是由電腦軟件控制板卡，發脈沖給伺服驅動器，伺服驅動器走位置模式接收脈沖后驅動直線電機，從而帶動取晶臺或者固晶臺動作，攝像頭會捕捉晶體變化反饋給控制系統，從而調整下一步控制指令。

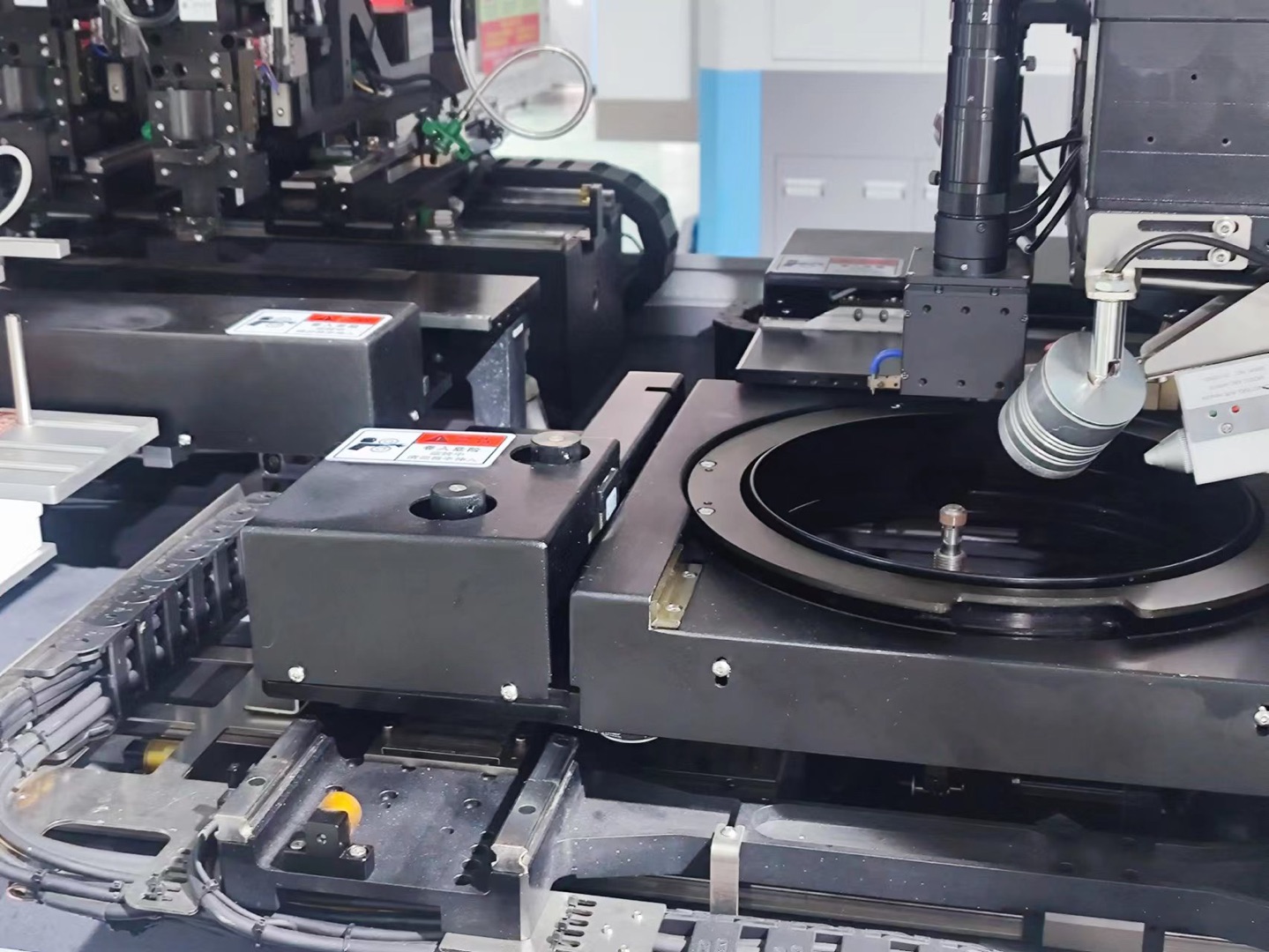

半導體固晶機設備圖片

本文僅以深卓達SD200驅動器在某固晶機廠家應用為例進行介紹，如圖所示， 整個機器分為兩邊，左半邊和右半邊完全對稱相同，其實就是相當于兩個固晶機組成的一個大的固晶機，互相不干擾。從左往右分別為取晶臺、固晶臺。目前一般的機器中會在取晶臺和固晶臺使用SD200驅動器，每個臺都有X軸Y軸，所以一臺固晶機會用到8臺SD200驅動器。
